DIY Externi fIlter u cijevi "Hazarton 2000"
|
| Biohazard |
Posted on 31.10.2012 01:48
|
Moderator
Posts: 356
Joined: 29.10.2012
|
Evo da predstavim jos jedan DIY prijekat.
Radi se kao sto sam naslov kaze o Externom filteru napravljenom od kanalizacione cijevi. Filter je visok oko 60cm, a koliko vode stane nisam mjerio uglavom je tezak
Za izradu ovog filtera sam koristio cijev fi 200, dva poklopca i jednu spojnicu za istu cijev. Par koljena i nastavaka od vargona, pumpa i filter masa.
Opis:

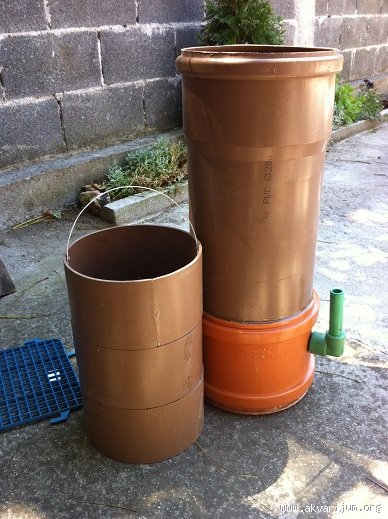

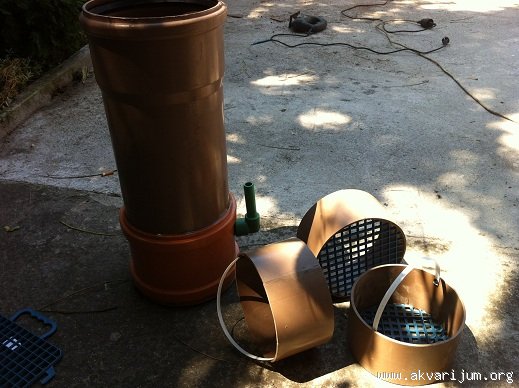

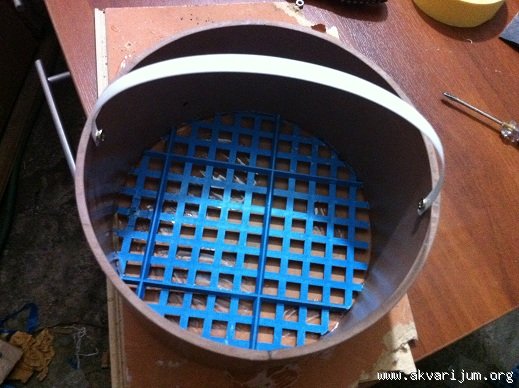

Izrezao sam cijev na odgovarajucu velicinu, postavio spojnicu na donji dio cijevi i poklopac na spojnicu. Na spojnici sam izbusio rupu i postavio vargon koljeno, cijev za vodu gdje ce biti dovod vode iz akvariuma. Od viska cijevi sam napravio korpice za filter materijal, sa ruckicama za lakse vadjenje ( kopija od originalnih filtera ) Visak cijevi fi 200 sam izrezao na 3 dijela za 3 korpice izmjerio sam fi izrezao sam ih uzduz tako da kada ih sastavim udje knap u filter. Zalijepio sam ih Epoxi ljepilom.

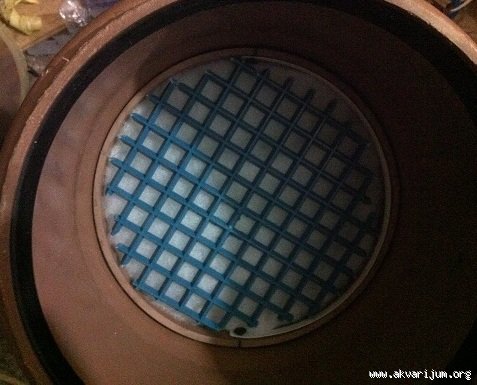

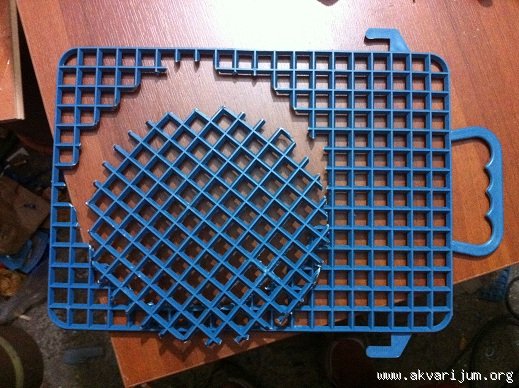

Dno za korpice sam uradio od one plastike koja sluzi kad se kreci da se macak malo okapa od nju ne znem tacno kako se zove.
Onda sam popunio korpice sa filter masom a na dno ispod korpica sam natrpao sitno isjecenog na krugove buzir crijeva za el. kablove.

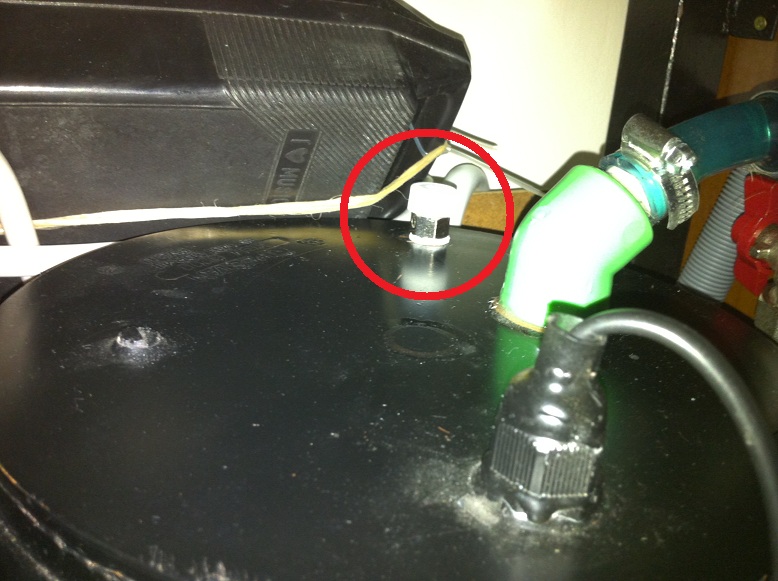

Na kraju sam cijev zatvorio sa poklopcem na kojem je pricvrscena pumpa Atman od 2000L/h naravno isto na vargonove cijevi. Jos sam na poklopcu ugradio ozraku koja se koristi za radijatore radi lakseg pokretanja filtera i da ne ostaje nikako zraka u filteru. Povucem vodu i kad se napuni odvrnem ozraku i sav zrak izadje na nju. Upalim filter i zeze punom parom Crijeva za dovod i odvod sam koristio ona od ves masine jer imaju malo veci fi. Kada stavim obicni slauf smanji mi protok jer je pumpa pojaka.
Nadam se da sam dobro objasnio. Evo i slika a one govore vise od 1000 rijeci
|
| |
|
|
| Biohazard |
Posted on 31.10.2012 01:49
|
Moderator
Posts: 356
Joined: 29.10.2012
|

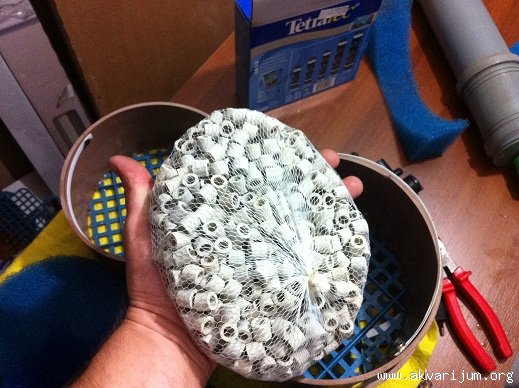

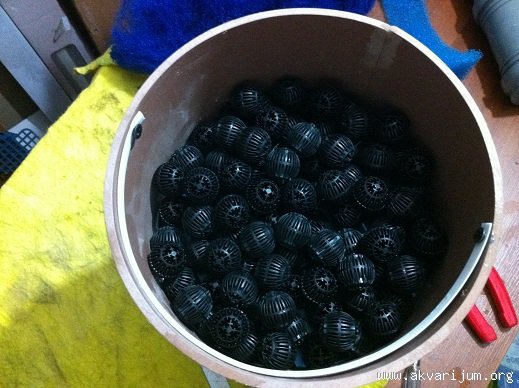

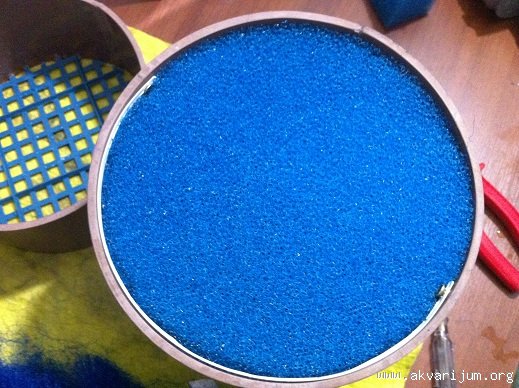

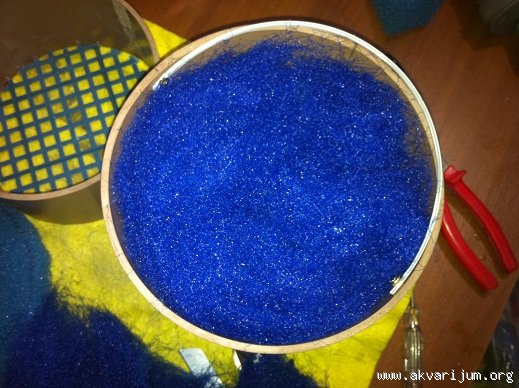

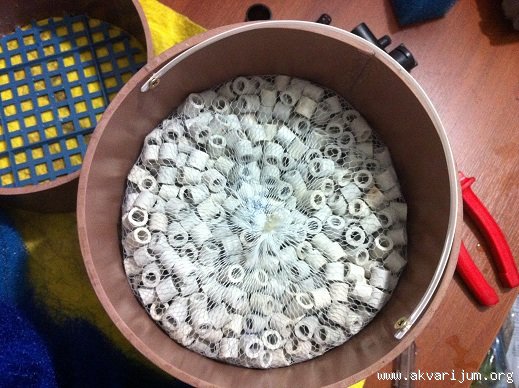

Od filter materijala sam koristio Bio kugle, Keramiku, Plastificiranu akvaristicku vatu i akvaristicku spuzvu.
|
| |
|
|
| Biohazard |
Posted on 31.10.2012 01:51
|
Moderator
Posts: 356
Joined: 29.10.2012
|

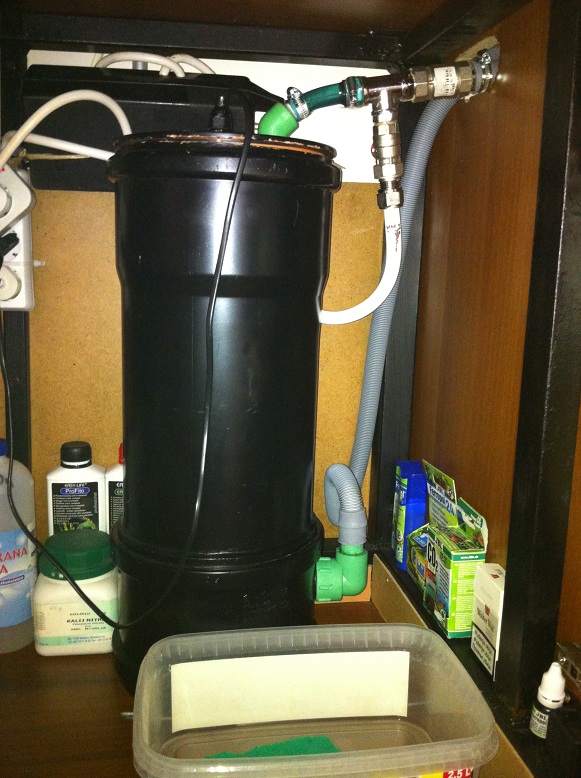

To na kraju izgleda ovako
|
| |
|
|
| Biohazard |
Posted on 31.10.2012 02:04
|
Moderator
Posts: 356
Joined: 29.10.2012
|
Posto sam preko ovog filtera odradio dovod i odvod vode pa reko da usput i objasnim kako sve ovo funkcionise.

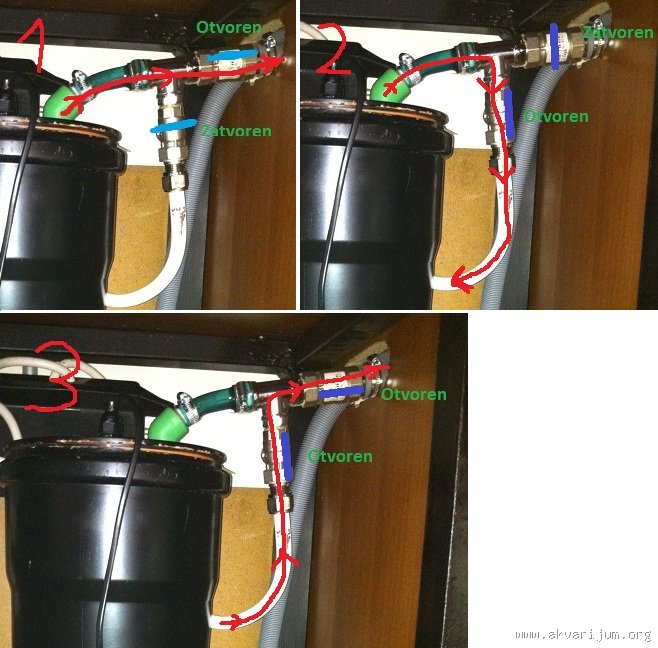

Plavom bojom su oznaceni polozaji ventila a crvenom smjer toka vode.
Slika broj jedan pokazuje kako filter normalno radi kada je u pogonu, ventil za tank je otvoren a ventil za dovod - odvod je zatvoren.

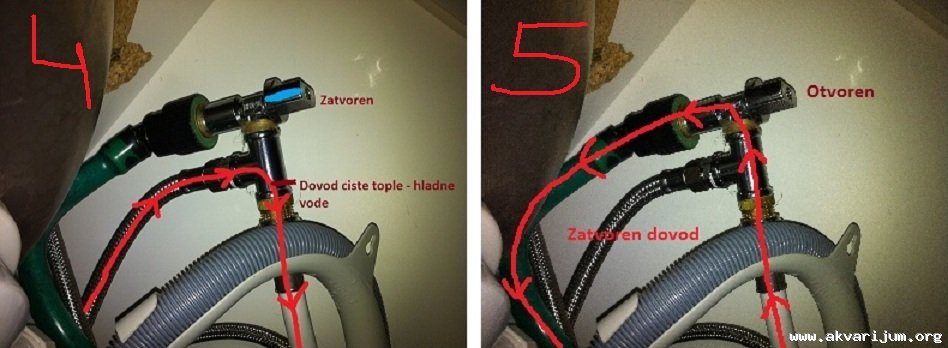

Slika 2 pokazuje kako radi kad se ispusta voda iz tanka, ventil za tank je zatvoren dok je ventil za odvod otvoren i pumpa baca vodu u sifon u sudoperu stim da na slici 5 u sudoperu dovod mora biti zatvoren a odvod otvoren i prljava voda ode gdje joj je i mjesto
Slika 3 i 4 pokazuju, kada smo ispustili dio vode iz tanka zatvorimo ventil na slici 4 za odvod odvrnemo ventil na slici 3 i otvorimo dovod vode na slici 4 i cista voda ide u tank.
Kada se napuni cistom vodom samo ponovo zatvorimo ventile dovoda i to je to filter nastavlja da uobicajeno funkcionise.
Za malo da i sebe zbunim hahahahhaha.

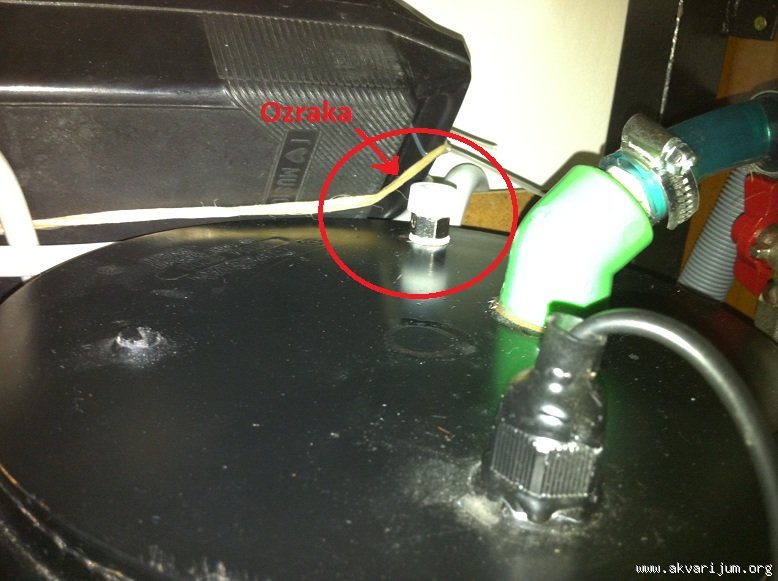

Pokretanje filtera u pogon je vise nego jednostavno. Usisnu cijev potopimo u tank i na izlaznu cijev iz filtera samo malo povucemo ustima i voda pone da se slijeva u filter dok ga ne napuni. Stim da uvijek ostane zraka u filteru iznad pumpe ja sam ugradio ozraku od radijatora. Kad se filter napunio zakacimo u tank i izlaznu cijev i onda na ozraku ispustimo ostatak zraka koji je ostao u filteru upalimo filter i radi bez ikakvimh problema skoro lakse neko fabricki
|
| |
|
|
| Dzo |
Posted on 31.10.2012 02:36
|
član
Posts: 43
Joined: 24.08.2011
|
Bravo Biohazard ! Sjajan, i cini mi se veoma praktican sistem.
Mada ja volim druge tipove filtracije i uvek imam sumnju u kanister da ce da pusti, izgleda prilicno sigurno.
Koliko ti je vremena trebalo da napravis sve ovo? |
| |
|
|
| Biohazard |
Posted on 31.10.2012 09:40
|
Moderator
Posts: 356
Joined: 29.10.2012
|
Iskreno dosta je siguran. Koliko dugo? hm ako se nakanis mozes za dan sve da zavrsis samo sto sam ja to a i sve ostalo polako pravio, osmisljao i testirao da kasnije nebih imao problema. A sve ukupno Lampa, Filter, Postolje i Akvarium sam radio jedno mjesec dana ali ne svaki dan kazem opet nako polako i sigurno da me kasnije nebi glava bolila, jer tu je i mala beba i posao i zena  Polako ali sigurno  |
| |
|
|
| biobiofizicar |
Posted on 31.10.2012 16:38
|
Administrator
Posts: 4180
Joined: 20.03.2009
|
Super odradjeno!!!
Kako dihtuje poklopac i kako otvaras i zatvaras kod pranja filtera? |
| |
|
|
| isnogood |
Posted on 31.10.2012 17:55
|
Moderator
Posts: 1401
Joined: 13.07.2009
|
Zanima me kako si dno lepio, tačnije kojim/kakvim lepkom. |
| |
|
|
| Biohazard |
Posted on 31.10.2012 18:24
|
Moderator
Posts: 356
Joined: 29.10.2012
|
biobiofizicar wrote:
Super odradjeno!!!
Kako dihtuje poklopac i kako otvaras i zatvaras kod pranja filtera?
Poklopac dihtuje super jer kada kupis cijev unutra dodje fabricka dihtung gumica koja kad se zatvori poklopac dihtuje perfektno i nema sanse da procuri. Kad perem imam metalnu polugicu pomocu koje otvorim filter vrlo lako
Dno isto tako dodje gumica i nece curiti kao i na spojnici ali ja sam ih ipak zalijepio Epoxi ljepilom |
| |
|
|
| biobiofizicar |
Posted on 31.10.2012 19:05
|
Administrator
Posts: 4180
Joined: 20.03.2009
|
ima li neka bravica ili navoj na poklopcu ili ga drzi samo guma koja dobro dihtuje? |
| |
|
|
| Biohazard |
Posted on 31.10.2012 19:30
|
Moderator
Posts: 356
Joined: 29.10.2012
|
Nista nema samo guma koja vise nego dobro dihtuje
Znaci ona ima svoj zlijeb u cijevi u kojoj stoji i onda se samo poklopac stavi odozgo i dobro sisne da udje unutra i to tje to. Mogu se tu dodati dodatna pojacanja ali fakat nema potrebe jer je ovo ovako sasvim dovoljno. |
| |
|
|
| Marinjo |
Posted on 31.10.2012 20:37
|
član
Posts: 117
Joined: 21.04.2012
|
 |
| |
|
|
| Moke |
Posted on 19.12.2012 14:38
|
član
Posts: 58
Joined: 10.12.2012
|
Joj jesi ovo ismislio |
| |
|
|
| Biohazard |
Posted on 19.12.2012 14:58
|
Moderator
Posts: 356
Joined: 29.10.2012
|
Ne ne to si ti osmislio samo je ovaj malo modificiran |
| |
|
|
| Moke |
Posted on 19.12.2012 20:04
|
član
Posts: 58
Joined: 10.12.2012
|
 |
| |
|
|
| zander |
Posted on 19.12.2012 21:51
|
Administrator
Posts: 4947
Joined: 27.11.2008
|
Ja sam od ovih cevi na slican nacin pravio stubove za smolu
Edited by zander on 19.12.2012 22:05
|
| |
|
|
| photoivek |
Posted on 21.12.2012 06:27
|
član
Posts: 1739
Joined: 27.11.2008
|
Biohazard wrote:
Filter je visok oko 60cm, a koliko vode stane nisam mjerio uglavom je tezak
Za izradu ovog filtera sam koristio cijev fi 200
ne mora da meri, moe da izračuna...
povrina osnove x visina = zapremina
V=r^2 pi x h
r= 100mm =10 cm
pi je priblino 3,14
h je priblino 60 cm
kada to pusti kroz digitronče, obzirom da je visina priblino 60 cm dobije i priblinu zapreminu od oko 18,8 litara... |
| |
|
|
| Biohazard |
Posted on 21.12.2012 08:29
|
Moderator
Posts: 356
Joined: 29.10.2012
|
I kada odbijemo sav materijal koji je unutra i pumpu neka ostane odoka 15l vise nego dovoljno  |
| |
|
|
| Gjuro |
Posted on 22.12.2012 00:07
|
član
Posts: 407
Joined: 03.11.2009
|
Bravo majstore odlican DIY proekt |
| |
|
|
| Borisn1910 |
Posted on 22.12.2012 15:22
|
član
Posts: 71
Joined: 21.06.2010
|
Svaka čast, kod mene ovakav isti radi već tri godine, a ugradio sam jo sedam komada kod prijatelja i poznanika, drago mi je da se jo neko setio iste ideje i sproveo je u delo. Moj je napravljen o 160 mm a kod drugih sam radio sa manjim cevima jer su i akvarijumi bili manji. |
| |
|
